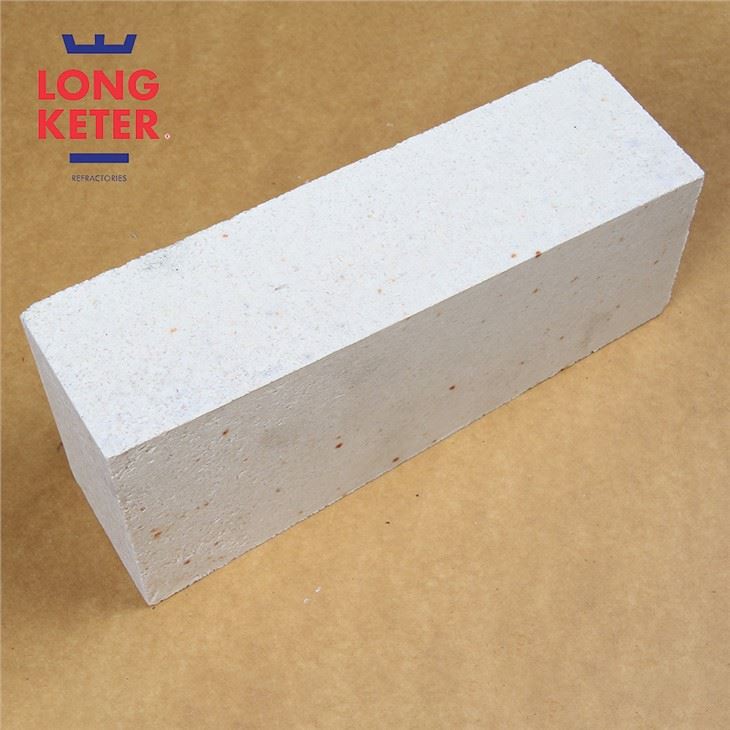

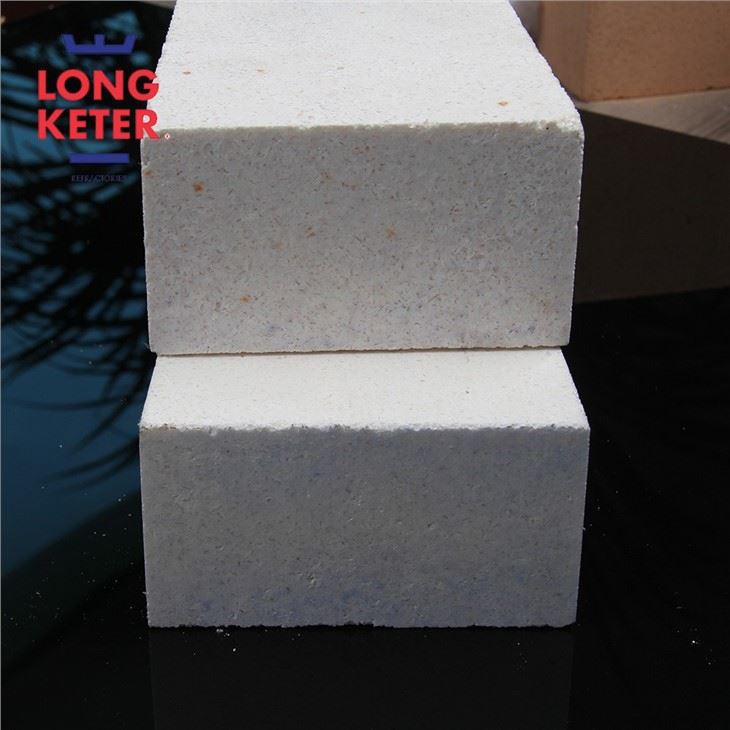

Kvaliteetsed korundtellisedon tooted, mille Al2O3 sisaldus on üle 90%. Saadaval on pool{4}}liimitud korundtellised, otseliimitud-korundtellised ja tihedad korundtellised. Pool{7}}- või otseliimitud-telliste tootmisel kasutatakse toorainena sulatatud korundi (või paagutatud korundi) ja kaltsineeritud alumiiniumoksiidi, sideainena kasutatakse alumiiniumsulfaati või taaskasutatud tselluloosi jäätmeid. Tellised pressitakse kõrge rõhu all ja põletatakse temperatuuril 1750-1800 kraadi. Tihedaid korundtelliseid toodetakse kerge põletatud alumiiniumoksiidi pulbriga, sideainena kasutatakse dekstriini. Ühtlaste toorainete saamiseks kasutatakse kunstlikku granuleerimistehnoloogiat, seejärel pressitakse kõrge rõhu all. Tihedaid korundtellisi paagutatakse ka temperatuuril 1750-1800 kraadi. Kõrge Al2O3 sisaldusega, madala nähtava poorsusega, suure tugevusega, suurepärase korrosiooni- ja erosioonikindlusega kasutatakse sünteetilise ammoniaagi ahju töövooderdina tavaliselt tihedaid korundtelliseid.
Peamised materjalid:
1. Pruun sulatatud alumiiniumoksiid/pruun sulatatud korund: pruun sulatatud alumiiniumoksiid on valmistatud kõrge alumiiniumoksiidisisaldusega boksiidist ja süsinikust, mis on sulatatud elektriahjus temperatuuril 2000 kraadi.
2. Valge sulatatud alumiiniumoksiid / valge sulatatud korund: see on valmistatud kaltsineeritud alumiiniumoksiidist, mis on sulatatud elektriahjus kõrgel temperatuuril.
3. Kõrge alumiiniumoksiidi korund on valmistatud ülikvaliteetsest kõrge alumiiniumoksiidi boksiidist, spetsiaalset sulatusahju kasutatakse 2500 kraadi kõrge temperatuuriga elektriahjuga.
4. Tsirkooniumkorund: see on valmistatud mikroosakeste suurusega tsirkooniumoksiidist ja alumiiniumoksiidi pulbrist, tooted on saadaval pärast sulatamist ülikõrge temperatuuriga elektriahjus.
5.Ühekristalliline korund: lihvimismaterjalina nimetatakse ka 32A sulatatud alumiiniumoksiidi.
6.Mikrokristalliline korund: valmistatud kõrge alumiiniumoksiidi boksiidist, see on saadaval pärast sulatamist ülikõrgel temperatuuril ahjus ja seejärel temperatuuri kiire vähenemise protsess.
Kvaliteetsete korundtelliste ja korundmaterjalide pealekandmine
1.Lihvimismaterjal: seda kasutatakse lihvimismaterjalina või metalli abrasiivsete materjalidena, nagu teras, malm, kõva pronks jne. Pruuni sulatatud alumiiniumoksiidi võib kasutada ka korundtelliste ja valatava toorainena.
2. Tippkvaliteediga poleerimismaterjal
3. Terase täppisvalu vormiliiv, lõhkamisliiv, püstsegu, keemiline katalüsaator, spetsiaalne keraamika jne.
4. Kuivlihvimismaterjalid, konstrueeritud kuni kergesti-põletavate ja kergesti deformeeruvate toorikuteni
5. Töövooder ja mööbel erinevatele kõrge temperatuuriga ahjudele, naftakeemiatööstuse ahjudele, väetisetööstusele, metallurgiatööstusele jne.

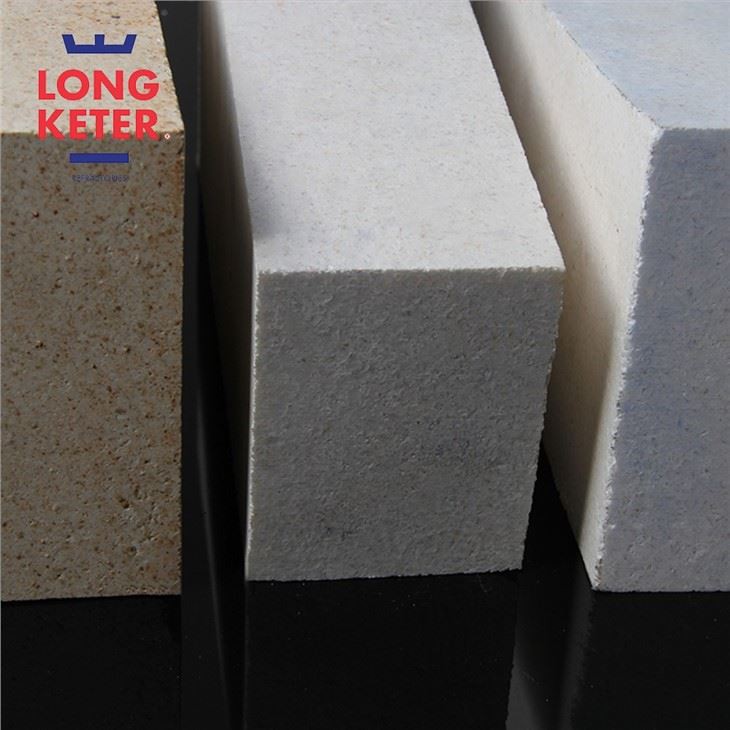

Kvaliteetsete korundtelliste tooteandmed:
Korund | Korundmulliit | Sillimaniit | Andalusiit | Mulliit | |||||||||
Üksus | AL-95 | AL-90 | CM-80 | CM-85 | ZS-60 | ZS-65 | ZA-55 | ZA-60 | ZM-65 | ZM-75 | |||
Tulekindlus (SK) | 40 | 40 | 39 | 39 | 37 | 38 | 36 | 37 | 37 | 38 | |||
Puistetihedus (kg/m3) | 3.15 | 3 | 2.65 | 2.75 | 2.50 | 2.55 | 2.45 | 2.50 | 2.50 | 2.60 | |||
Näiv poorsus (%) | 15 | 16 | 20 | 20 | 22 | 22 | 22 | 22 | 18 | 18 | |||
Külmpurustustugevus (MPa) | 80 | 80 | 60 | 60 | 450 | 500 | 400 | 450 | 50 | 60 | |||
Püsiv lineaarne muutus (%) 1500 kraadi × 2h | ±0.2 | ±0.2 | ±0.2 | ±0.1 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.1 | ±0.1 | |||
Tulekindlus koormuse all (2kg/cm², T2 kraadi) | 1800 | 1700 | 1700.00 | 1700.00 | 1500 | 1550 | 1450.00 | 1500.00 | 1650 | 1700 | |||
Al2O3 (%) | 95 | 90 | 80 | 85 | 60 | 65 | 55 | 60 | 65 | 75 | |||
Fe2O3 (%) | 0.6 | 0.8 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | 0.6 | |||
Kuum tags: kvaliteetne korundtellis, Hiina kvaliteetsed korundtelliste tootjad, tarnijad, tehas
